主要工作原理
    電纜隧道在線監測預警系統，利用現代高科技電子技術、傳感器技術、計算機技術、通信技術、嵌入式技術以及網絡技術，實現對電纜隧道的實時監測，了解隧道內的現場視頻信息，電纜表面溫度，泄露電流，隧道內部煙感，并結合電纜的電流變化曲線、所測量的環境溫度、井蓋開關等各種情況，綜合分析，作出準確的判斷和預警。

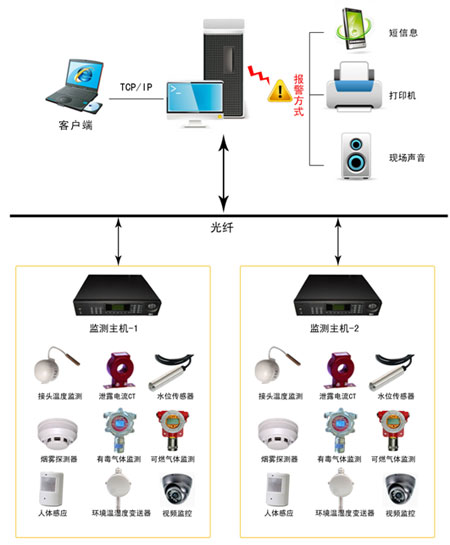

系統整體框架：
    電力隧道綜合在線監測系統，主要有視頻監控子系統，電纜表面溫度測量子系統，泄露電流測量子系統，煙霧傳感器，溫濕度傳感器，井蓋開關狀態監測子系統和終端平臺等組成。

主要功能特點：
? 系統能實時了解電力隧道電纜護層電流監控，以及泄露電流監控；
? 系統能實時了解電力隧道電纜的表面溫度，并可以設置報警值，超過溫度限度，發出報警信息；
? 系統能及時了解電力隧道實時視頻信息；
? 系統組網方式靈活；
? 系統集成煙感傳感器和溫濕度傳感器，及時了解隧道的煙霧情況和溫濕度情況；

      電力隧道綜合在線監測系統集成各種傳感器和子系統，來滿足現代化電力隧道監控的需求，終端平臺操作簡單，管理人員可以方便的了解隧道內的各種信息；

技術參數名稱	主要技術指標
電流采樣范圍	0～100A
分辨率	12bit
轉換時間	10us
線性誤差	±1LSB
防護等級	IP68
變比	100：1
準確度等級	0.5
額定頻率	50Hz
二次瞬變工頻耐壓	3000V/min
二次繞組間絕緣值	大于1000MΩ

2、攝像機的的技術參數名稱和主要技術參數：

技術參數名稱	主要技術參數指標
像素點	PAL：704(H) ×576(V)
水平分辨率	480TVL(彩色)
照度	1.0Lux/F1.4(彩色)
變焦率	18倍光學變焦
水平旋轉角度	0 °～360°
俯仰角度	0 °～90°

3、光纖測溫的技術參數名稱和主要技術參數：

技術參數名稱	主要技術參數指標
取樣間隔	1m
測量距離	4Km
溫度分辨率	0.1℃
溫度精度	±1℃
測量時間	<10S

4、其他重要的的技術參數名稱和主要技術參數：

技術參數名稱	主要技術指標
可外接接地環流傳感器數量	3臺
平均無故障工作時間	50000小時
輸入電壓范圍	AC220V或DC24V
工作電流	小于1A
支持傳感器接口	4-20mA、RS485、開關量
防護等級	IP65
工作溫度	-40℃～85℃
環境濕度	0%～98%
