高壓開關柜是使用廣且數量較多的開關設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題，因而事故率比較高，在諸多性質的開關柜事故中，絕緣事故多發生于10千伏及以上電壓等級，造成的后果也很?chē)?yán)重。特別是小車式開關柜， 絕緣事故率更高，而且往往一臺出現事故，殃及鄰柜的現象更為突出。因此，迫切需要對開關柜實行狀態檢修，對設備運行狀況進行實時和定時的在線監測，根據設備的運行狀態和絕緣的劣化程度，確定檢修時問和措施，減少停電時間和事故的發生，提高電力裝置運行的安全可靠性及自動化程度。
高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。
各類絕緣缺陷發展到擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態為實現開關柜絕緣在線監測及診斷的有效手段。
高壓開關柜有各種各樣的電力設備，例如斷路器、MOF、VCB、CT、PT、LA、COS、PF、MOLD TR、母線等，而低壓開關設備有MCCB、CT、PT、CV開關柜等。開關柜的設備故障包括由于長時間使用引起的絕緣缺陷，由于觸點的不良連接引起的放電的瞬間短路以及各個連接部分，過熱、電涌、電流故障等。圖2 通過分布圖表明了引起開關柜故障的原因。
1.3 局部放電的產生
局部放電，是絕緣介質中的一種電氣放電，這種放電僅限制在被測介質中一部分且只使導體間的絕緣局部橋接，這種放電可能發生或可能不發生于導體的鄰近。電力設備絕緣中的某些薄弱部位在強電場的作用下發生局部放電是高壓絕緣中普遍存在的問題。雖然局部放電一般不會引起絕緣的穿透性擊穿，但可以導致電介質（特別是有機電介質） 的局部損壞。若局部放電長期存在，在一定條件下會導致絕緣劣化甚至擊穿。對電力設備進行局部放電試驗，不但能夠了解設備的絕緣狀況，還能及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其嚴重程度。因此，對電力設備進行局部放電測試是電力設備制造和運行中的一項重要預防性試驗。
各種局部放電檢測技術應運而生，基于對發生局部放電時產生的各種電、光、聲、熱等現象的研究，局部放電檢測技術中也相應出現了電檢測法和光測法、聲測法、紅外熱測法等非電量檢測方法。
對發生故障的電力設備，其發生的故障過程一般如下：
本裝置適用于10kV 及以上電壓等級開關柜及其內部高壓設備的局部放電在線監測，能監測各個開關柜局部放電的幅值、頻次、峰值、均值、噪聲水平以及脈沖周期數數據，確定放電點相對位置，數據異常時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據；
2.3產品特點
Ø 本裝置具備 24h 全程監測局放活動及趨勢功能，通過監測軟件可實現對數據采集間隔時間自行設置；
Ø 本裝置具備通信功能：采用RS485通訊，Modbus協議；
Ø 本裝置采用采用高性能ARM處理器，掛高速ADC進行數據采集，實現智能監測；
Ø 本裝置采用AC220供電；
Ø 本裝置實時監測，因局放產生的超聲波、地電波等數據并進行故障預警；
Ø 本裝置采用強磁式安裝方式，安裝便捷，四顆強磁鐵固定牢靠；
Ø 本裝置單臺支持八路輸入，分體式采集板設計方便增減通道。
|
序號 |
項目 |
性能指標 |
|
1 |
適用范圍 |
10kV及以上電壓等級開關柜及其內部高壓設備 |
|
2 |
傳感器類型 |
超聲波傳感器、暫態地電波傳感器 |
|
3 |
超聲波傳感器 |
20kHz～100kHz |
|
4 |
暫態地電波傳感器 |
0～60dBmV |
|
5 |
采集模式 |
實時采集 |
|
6 |
波特率 |
9600（可設定） |
|
7 |
功耗 |
≤10W |
|
8 |
供電方式 |
AC220供電 |
|
9 |
接收裝置 |
485 通信 |
|
10 |
傳感器尺寸 |
φ86×23mm |
|
11 |
安裝位置 |
開關柜柜壁 |
|
12 |
安裝方式 |
磁吸式、3M 膠 |

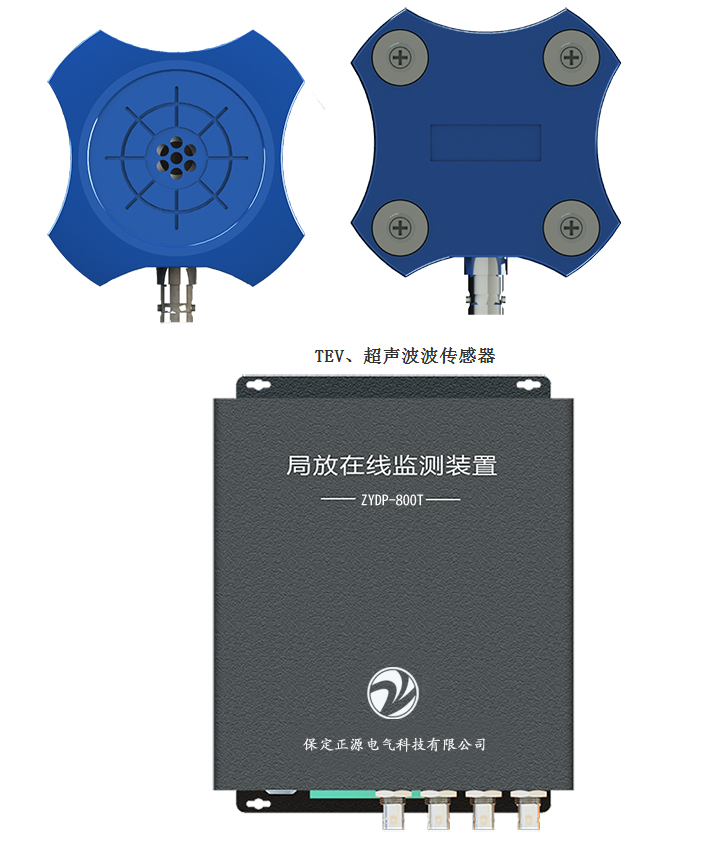

2.6結構裝置
