過熱故障、絕緣故障和機械故障是造成電力系統事故的重要原因。而過熱

故障的發生頻率又占事故總數的50%以上。高壓配電裝置異常溫度升高必將引

起接觸電阻增大、設備老化，絕緣下降、導體燒溶，嚴重的將造成接地短路，繼

發為相間短路，造成設備損壞、中斷供電，甚至引發嚴重的人身、電網、設備事

故。

    這些惡性事故不但給電力企業帶來了嚴重的經濟損失，還有可能造成無法估

量的惡劣社會影響。由于過熱故障頻發不斷且有增長之勢，因此《國家電網公司

十八項電網重大反事故措施》(試行)中11.7.2 關于“加強對運行設備溫升的監視”

就明確提出了對容易發生“過熱”故障的元件要進行溫升監測。當前，社會的發

展也對整個供電環節都提出了更高的要求，對配電裝置運行溫度的監

測也是智能電網建設的重要課題。因而本報告認為有必要在配電裝置中配置相關

的溫升在線監測裝置，使電力企業有針對性的采取預防措施，提高供電水平。

隨著電網的發展和裝備技術的提高，密閉式10kV、35kV 系統開關柜在電

    網中已大量使用，小型化、緊湊化的設計以及用電環境的變化，使得開關柜內部

過熱現象已成為開關柜使用中的常見異常狀態，因而在一些負荷較重的線路中，

普遍存在開關柜內各主導流部位溫升超標的問題。

    本系統采用先進的熒光光纖溫度傳感技術，具有耐高壓、不受電磁干擾、

    長期可靠、易擴展等優點，對發電及供電系統的發電機、高壓開關柜、

環網柜、室外及地下電纜接頭等監測點的溫度進行實時在線監測。

二、系統的主要技術參數

項目單位參數值備注

測溫范圍℃ -30 ～ 200

溫度分辨率℃ 0.1

測溫精度℃ ±1

測溫通道數6

系統軟件- 基于WINDOWS 操作系統

溫度畫面數據刷新S 2

報警干接點輸出、人機界面顯示

外部接口- RS485，Modbus 規約

探頭直徑mm φ3

電源輸入AC 220V±10%/50Hz

三、系統構成

本系統主要針對變電站電力開關柜動靜觸頭、母排、開關等接點的異常溫度

變化進行實時在線監測。借助這套系統，用戶可以在本地和遠程上位機上實時監

測開關柜內關鍵部位的溫度變化情況，根據溫度變化情實時的發出警情報告（預

警、報警和超限）。同時借助強大的上位機功能，可以分析溫度變化周期，查看

實時、歷史曲線，預測警情變化等功能，還可以實現多用戶遠程數據交換。

該系統由熒光光纖（含傳感頭）、YG-C206 光纖測溫變送器、熒光光纖通

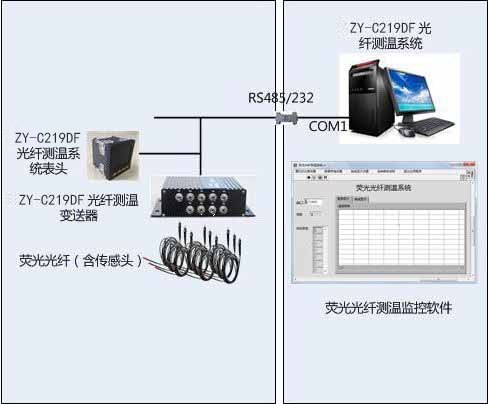

系統結構圖如下：

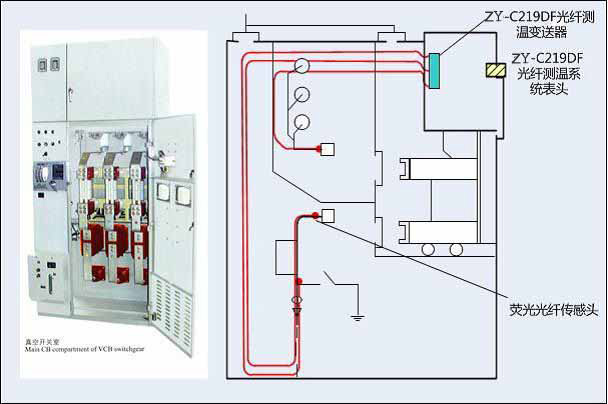

現場安裝圖

圖1

圖2

圖3
