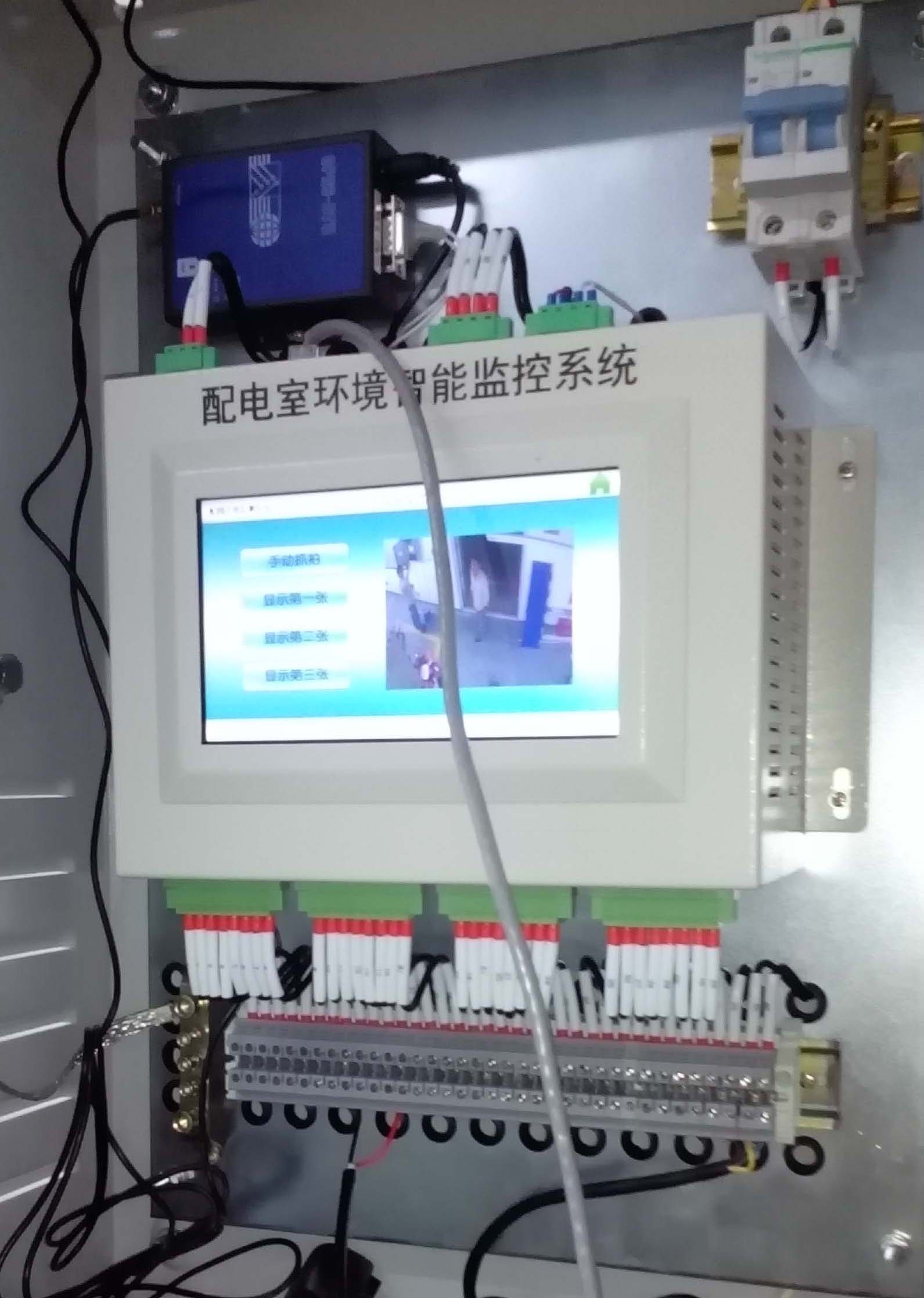

一、產品介紹

    ZYPD-2020配電室環境監控系統主控制器通過采樣接口采集各種傳感器的數據信息，狀態信息，經過計算處理通過液晶顯示屏實時顯示配電室環境的情況，并通過網絡或短信方式告知值班人員，避免發生不必要的損失。該系統是集控制為一體的綜合平臺，現場所發生的如水位過高或溫度過高等情況時可以通過系統自動啟動現場應急設備來處理緊急情況。因此，加強對配電室環境實時監測，保障供電安全，具有非常重要的實際意義。

二、使用條件

環境監控系統在下列環境條件下應能正常工作：

1)       環境溫度：-25℃ ～ +75℃；

2)       平均相對濕度：不大于95%（+25℃）；

3)       大氣壓力：80kPa～106kPa。

中繼器能承受的惡劣的貯運條件：

1)       高溫：+85℃；

2)       低溫：-40℃；

3)       平均相對濕度：95%（+25℃）；

4)       振動：加速度50m/s²；

5)       沖擊：峰值加速度500m/s²。

三、電氣性能

1.   供電電源

    額定工作電壓：AC 220V；

    工作電流：≤ 1A

2.   技術指標

1)   夾層監測點溫度、濕度采集接口；

2)   配電室監測點溫度、濕度采集接口；

3)   夾層水浸監測點，高位、低位采集接口；

4)   配電室水位高度采集接口；

5)   配電室監測點煙感信息采集接口；

6)   配電室門禁控制狀態采集接口；

7)   配電室水泵啟動停止控制接口；

8)   配電室風機啟動停止控制接口；

9)   配電室有害氣體SF6濃度采集接口；

10)  配電室視頻監控抓拍接口

11)  GPRS通訊接口

12)  485通訊接口

3.   RS-485數據接口

a)   數量：2個；

b)   傳輸速率：≤115200bps；

c)   信號峰值電平：3V～12V；

d)   通信距離：≤1km

4.   RJ45 網絡接口

5.   IO采集接口

6.   IO控制接口

7.   系統配件
采集器、 溫濕度傳感器、GPRS模塊、攝像頭 、GPRS模塊天線、 煙霧傳感器、攝像頭12v電源、液位傳感器、門磁感應器、鍵盤

8.   功能

1)   系統檢測到水浸異常、水位異常情況時，應通過發送短信的方式，告知維護人員盡快處理，并可以自動開啟水泵進行抽水；

2)   系統市電異常時，能通過短信方式告知維護人員進行處理；

3)   系統采用7英寸高清觸摸屏，提供友好的用戶界面，方便用戶現場查看各項數據，并對設備進行手動控制；

4)   系統具備檢測配電室環境中有害氣體SF6濃度能力，保證維護人員現場工作人身安全；

5)   系統定時通過短信方式將現場的各采集量發送到維護人員手機上，方便維護人員遠程監控維護。

6)   系統提供在線程序升級接口，方便系統的維護和更新。

四、外形尺寸、重量

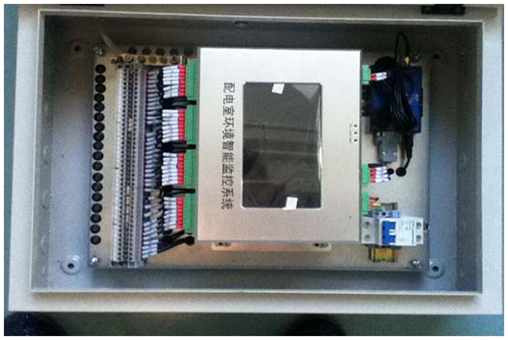

外形尺寸：190 mm×159mm×71mm（長×寬×高）（詳見圖1）； 重量：約4.5kg。

 五、工作原理

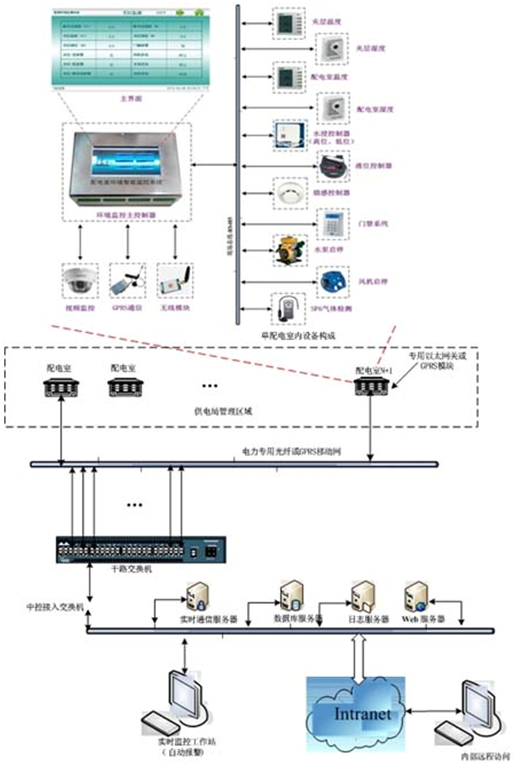

工作原理圖如下圖2所示：
