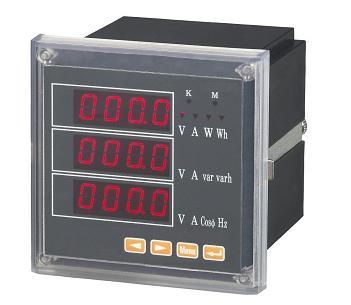

ZYSD-S型多功能儀表是一種具有可編程測量、顯示和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據采集、顯示及存儲，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示。
|
型號 |
測量 |
顯示 |
輔助功能 |
|
ZYSD-S |
三相電流，三相電壓，功率電能等 |
3排LED的分頁顯示 |
電能脈沖輸出 |
二.技術參數
|
性能 |
參數 |
||
|
輸入測電壓顯示 |
網絡 |
三相三線、三相四線 |
|
|
電 壓 |
額定值 |
AC100V、400V（訂貨時請說明） |
|
|
過負荷 |
持續：1.2倍 瞬時：2倍/10s |
||
|
功耗 |
〈1VA（每相） |
||
|
阻抗 |
〉300kΩ |
||
|
精度 |
RMS測量，精度等級0.5 |
||
|
電 流 |
額定值 |
AC1A、5A（訂貨時請說明） |
|
|
過負荷 |
持續：1.2倍 瞬時：2倍/10s |
||
|
功耗 |
〈0．4VA（每相） |
||
|
阻抗 |
〈20MΩ |
||
|
精度 |
RMS測量，精度等級0.5 |
||
|
頻率 |
40~60Hz,精度0.1Hz |
||
|
功能 |
有功、無功、視在功率，精度0.5級 |
||
|
電能 |
四相限計量，有功精度0.5級，無功精度1級 |
||
|
顯示 |
可編程、切換、循環的2、3、4排LED顯示 |
||
|
電源 |
工作范圍 |
AC、DC 80~270V |
|
|
功耗 |
≦5VA |
||
|
輸出 |
脈沖輸出 |
1路電能脈沖輸出，光耦隔離 |
|
|
環境 |
工作環境 |
-10~55℃ |
|
|
儲存環境 |
-20~75℃ |
||
|
安全 |
耐壓 |
輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV |
|
|
絕緣 |
輸入、輸出、電源對機殼>5MΩ |
||
|
外形 |
尺寸 |
96×96×80（長、寬、深） |
|
|
重量 |
0．6kg |
||
