一、 系統概述
電力環網柜數量眾多，分布范圍廣泛，是城市6～10KV 供電網絡的重要組成部分和 控制接點，環網柜的運行狀態直接關系到城市供電系統的可靠性。環網柜內空間相對狹小，設備長時間帶負荷運行，環境溫度和電氣接點溫度容易偏高，如果不及時處理可能 導致著火或爆炸事故，為保證穩定運行，目前電力檢修人員需要定期對環網柜進行溫度 檢測，工作量大，準確度低。
EOT-I型環網柜溫度在線監測系統采用直接接觸方式進行溫度在線監測。適用于環網柜中電氣接點連接處或插接處，由于插接不良、接頭松動、表面氧化、電化腐蝕、過負荷、環境溫度過高等引起的超溫進行智能告警。能及時發現隱患，防止超溫導致電氣設備絕緣老化擊穿引發短路、燒毀的事故發生。系統具有本地顯示功能及數據遠傳功能，方便巡檢人員就地查看溫度情況，遠傳功能可以將數據上傳至系統服務器，用于記錄及分析數據。

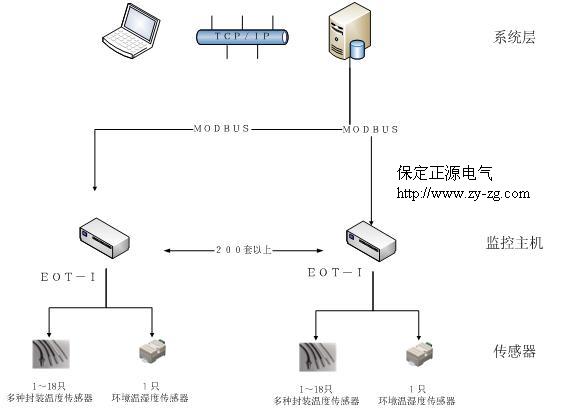

EOT-I型環網柜溫度在線監測系統服務器端采用B/S結構軟件系統，可以通過TCP/IP實現在局域網內瀏覽實時數據、分析歷史數據等操作。系統主通訊系統采用基于RS485的MODBUS通訊結構，該方法廣泛應用于工業系統，其性能優異，適應廣泛。可以通過協議轉換器將其轉換成任意標準通訊協議，使本系統具有更好的適應性。傳感器采用多種封裝形式，便于各種場合安裝。EOT-I型環網柜溫度在線監測系統支持本地聲光報警和遠程短信報警兩種方式，報警判據自由設置，有絕對溫度報警閥值、溫升報警閥值、三相溫差報警閥值、環境溫濕度報警閥值等多種報警情況。
二、 產品特點
? 系統反應迅速
本系統采用直接接觸式測溫，系統巡檢周期短，可以快速反應被測點溫度變化情況。
? 維護成本低
系統設計采用高可靠工業元件，成功運行以后幾乎零成本維護。
? 本地溫濕度采集及控制
系統具備本地溫濕度采集功能，并且可以根據預設參數控制加熱、排風或除濕。
? 本地指示及報警
系統具有本地顯示數據及報警功能，清晰直觀。
? 多路本地采集設計
系統設計18路觸點溫度及1路環境溫濕度采集，可以滿足絕大多數環網柜、開關柜應用。
? 現場總線設計
現場總線設計，方便用戶與各種系統通訊，實現無縫銜接。
三、 技術參數
觸點溫度測量范圍： -40℃ ～ 120℃
觸點溫度測量精度： ±1℃
環境溫度測量范圍: -40℃ ～ 120℃
環境濕度測量范圍： 0% ～ 95%
工作溫度范圍： -10℃～50℃（-30℃～60℃擴展）
壓力范圍： 800hPa ～ 1000hPa
濕度范圍： 0% ～ 95%
繼電器驅動能力： AC250V/3A
工作電源： AC220V/DC24V
工作電源： AC220V/DC24V
功 率： 20W
外形尺寸： 246×160×60mm
外形尺寸： 246×160×60mm
四、 型號說明
