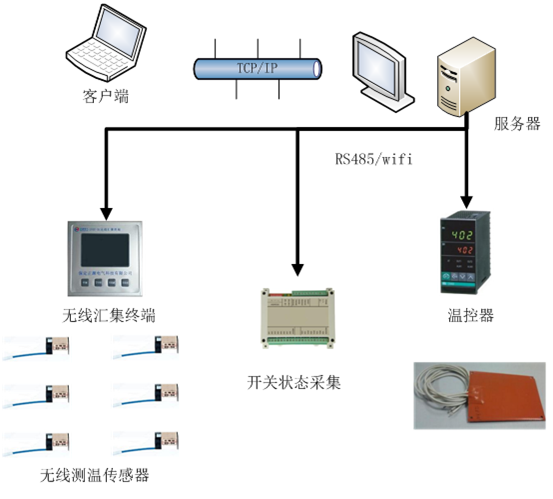

圖一 集中監測模式拓?fù)鋱D
●每套匯聚終端可以實時采集 1024無線測溫傳感器數量。
●開關狀態采集裝置可以采集4-8路狀態信息。
●溫控器控制環網柜/開關柜內溫濕度信息，觸發加熱排風。
監控中心的報警設置方案有：超過絕對閥值報警，快速升溫超過趨勢閥值報警，
三相溫度不平衡超過閥值報警，傳感器發生故障報警等方式。可以做到故障提前預判，防患于未然。
三、主要技術指標
（1）ZYOT-D2型無線匯聚終端
本型號適合鑲嵌在環網柜/開關柜面板上。在433MHz頻段上實現和多個無線測溫終端采集溫度數據的通訊，并可以向無線測溫終端發送指令，在整個測溫系統中其處于核心地位，由它來調節整個無線通訊的網絡。通過連接計算機上安裝運行的設置軟件實現對型線測溫終端設置，也可設置為中繼模式（距離較遠時使用）。
技術特性：
l 系統可管理多達255個ZYOT-D2,每個ZYOT-D2為一組,每組可管理1024個測溫終端
l 靈活性：可隨時在組內添加、刪除無線測溫終端
l 與計算機接口：雙串口。串口1為標準RS232串口或RS485口；串口2為RS485串口
l 顯示接口：方便的顯示接口，可以方便的通過接入PS2接口的顯示屏很直觀的了解發熱點的溫度狀況。
l 外置天線：4dbm的增益
l 電源：內置交直流兩用電源
技術參數：
1.頻率范圍：433MHz－434.79MHz （免申請）
2.傳輸距離：≥
3.輸出功率：>+25dbm
4.接受靈敏度：-123dbm
5.測量循環周期：t*10秒（可以用戶設置）
6.顯示方式：液晶顯示
7濕度顯示：1-3路濕度 可選
8.符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，適于在氣候條件惡劣的地區使用
9.防水級別：不防水，適用于室內
10.接口方式：RS232
11.接口方式：RJ45以太網接口(可選)
12.電源：AC85至265V DC100至360V
13.尺寸：寬
（2）ZYOT-S2無線測溫傳感器
適用范圍：
電壓（6KV-500KV）范圍內刀閘觸點、主變套管、母聯、穿墻套管、線纜接頭等易發熱點均可監測。
技術特性：
l 實時性：實時在線監測
l 實時上傳：可按設定時間向上傳送數據
l 低功耗：低功耗高靈敏度采用高能電池，以5分鐘為數據的傳輸周期，可持續≥5年
l 準確性：測量精度可達±
l 可靠性：高絕緣性和抗電磁場干擾性
l 靈活性：用戶可根據自己的需求，靈活、方便的設置參數，便于安裝維護
l 保密性：可透明傳輸，也可以數據加密
主要功能：
1.實時在線監測易發熱點溫度
2.被監測點溫度通過無線傳輸方式傳送到匯集終端
3.可按設定時間向上傳送數據
技術參數：
1.低功耗：低功耗高靈敏度采用高能電池，以5秒~21分鐘為數據的傳輸周期
2.頻率范圍： 433MHz－434.79MHz （免申請）
3.輸出功率：>+20dbm
4.傳輸距離：≥
5.發射電流： 10mA
6.測量循環周期：t*5秒（可以用戶設置）
7.電源：電池（可更換）
8.電池及整機壽命：8～10年（視測量時間間隔而定）
9.測量溫度：
10.測量精度： ±
11.大氣壓力：80kPa~110kPa
12.耐地震能力：地震烈度7級
13.符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，適于在氣候條件惡劣的地區及戶外使用
14.多層屏蔽技術，抗干擾能力強，軟件輔助糾錯，可以應用于500KV等級，而數據采集準確，傳輸可靠。
15.防水級別：IP68
16.尺寸： 直徑
17. 重量： ＜
（3）開關狀態采集裝置
技術特性：
由于采集開關狀態及其它遙信量。
技術參數：
1.16路DI輸入，光電隔離（標準配置DC24V，特殊訂制DC12/AC110V/AC220V）
2.1路DP從站接口，BPS為187.5K，光電隔離
3.1路MODBUS接口，光電隔離，標準配置RS232，特殊訂制RS485
4.功耗：＜2W
5.安裝方式：支持標準導軌或者螺絲固定
6.供電電源：標準配置DC24V隔離電源，特殊訂制（DC5V/DC12V/AC220V）
7.工作環境 工作溫度：
（4）溫度控器
技術特性：
溫度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。產品分為：WH普通型系列、WHD智能型系列。
普通型溫濕度控制器采用進口高分子溫濕度傳感器，結合穩定的模擬電路及開關電源技術制作而成。繼電器動作、加熱器故障電源等工作狀態均由LED指示，用戶一目了然，產品穩定可靠，能長期工作于強電磁場等惡劣環境中。
智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。
技術參數：
1. 測量范圍溫度
2. 精度溫度±3℃
3. 加熱升溫
4. 鼓風降溫
5. 輸出觸點容量
6. 通訊接口RS485，MODBUS-RTU協議
7. 工頻耐壓電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
8. 絕緣電阻≥
9. 輔助電源電壓AC 85~265V DC 100~350V
10. 功耗基本功耗(≤0.8W)+繼電器功耗(每路≤0.7W)
11. 平均無故障工作時間≥50000小時
12. 工作環境(控制器)溫度
13. 濕度≤95%RH，不結露，無腐蝕性氣體
14. 海拔≤2500米
