隨著社會的發展開關柜的應用越來越廣泛，開關柜越來越受到人們的重視，各類設備的開斷接觸點，由于制造、環境污染因、觸點氧化、電弧沖擊等原因造成接觸電阻增大，在運行時往往不斷發熱，溫度不斷上升，給設備運行埋下隱患，如果不及時發現，容易導致起火，造成大量財產損失。
傳統的紅外、光纖及有源無線測溫系統在、適用性、穩定性、實時性等方面存在一定的技術誤差。無源溫度在線監測系統，將基于聲表面波技術測溫技術應用于高壓電力設備的溫度在線監測，實現了無源測溫的溫度測量方式，解決了傳統測溫技術在可靠性、穩定性、實用性等方面存在的問題。
>>>>無源測溫原理：
1.無線采集器通過天線發射無線射頻信號作為傳感器激勵信號。
2.傳感器天線接收該無線射頻信號，通過叉指換能器的逆壓電效應在基片表面一個聲表面波。聲表面波沿基片傳播，被左右兩個周期性反射柵反射形成諧振。該諧振器的諧振頻率與基片的溫度有關。叉指換能器通過壓電效應將聲表面波轉變成應答的無線射頻信號輸出。
3.返回的無線射頻信號被采集器天線接收，通過測量無線射頻信號的頻率變化即可得知溫度值。
>>>>無源測溫監控系統技術特點：
1.雙電源模式，功能更加完善
提供兩種取電模式：通過觸臂或母排上過的一次電流進行感應取電；通過手持巡檢儀提供的射頻信號進行取電。這兩種取電方式的組合提供了更加便捷的功能，為設備的質量檢測、系統設置、安裝，巡檢、軟件升級等提供便利。
2.取電性能提高，無工作盲點
斷路器觸頭或開關柜母排上只要有2~3A一次電流就可以讓取電模塊正常工作。

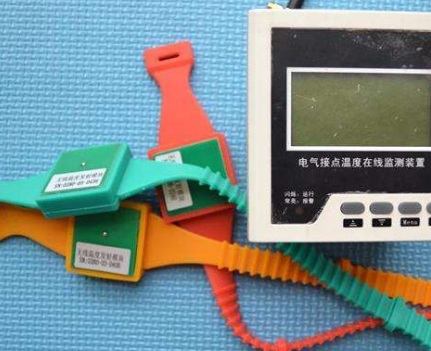

3.采用喉箍式結構，安裝更方便
無線測溫模塊尺寸小，安裝方便，適用于各種尺寸的觸頭壁和母排，可以安裝在觸頭臂套管內側或外側，可以安裝在母排各種位置，有更多的選擇，安裝更加方便快捷。
4.發射周期智能化
可以根據觸頭臂或母排上感應電流的大小自動調整發送周期，數據發送頻率更智能化，大于等于1秒可以任意設定。
5.感應小，穩定性高
模塊內部從一次電流感應到的功率從3A的0.08mW到1000A時的0.12W，由于本身感應到的功率小，不需要通過保護電路去消耗多少，更加穩定。
6.結構設計，抗干擾性好
內部硬件設計上，增加了保護電路，可以輕松的應對群脈沖和浪涌帶來的干擾，手持供電設計，設置和維護更加方便。
喉箍式無源無線采用的是雙電源設計，不僅可以感應取電，還可以在斷電的情況下用手持巡檢儀進行射頻供電，可以直接對監測模塊進行實時設置和軟件升級，這樣對于后期維護可以更加方便。
7.新合金材料應用，自產熱小
無線測溫模塊，采用特殊的軟磁合金材料，產熱很小，在10000A的大電流下對監測點沒有任何影響，不同于傳統硅鋼片，發熱很嚴重，會加重監測點的溫度。
>>>>無源測溫監控系統定制方案說明：
傳感器直接安裝于開關柜溫度待測點，如隔離刀閘觸頭、電纜接頭等，采用接觸式測溫方式測量各觸點溫度。
溫度采集器安裝于開關柜儀表室，通過微功率無線信道與柜內多個傳感器通信，完成溫度監測信息的收發和管理。根據需要可在儀表室柜門安裝溫度監測儀，實時顯示本開關柜內監測點溫度和告警信息，便于巡檢工作的開展。
測溫主控終端安裝于變電站主控室，進行本地所有開關柜溫度監控信息的采集、存儲、管理。
溫度傳感器與主控終端之間通過工業總線或無線自組網進行數據本地傳輸。
主控終端進行本地所有開關柜溫度監控信息的采集、存儲、管理，既可通過本地主機進行本地監控，也提供協議轉換功能接入綜合自動化系統等遠程主站系統，實現開關柜溫度的遠程監控。
