一、公司簡介
保定正源電氣科技有限公司位于保定市國家高新技術產業開發區，是專業從事電力系統產品研發、生產和銷售的高技術企業。企業從創建開始，就一直堅持服務電力行業、滿足客戶需求和技術創新的原則，秉承“真誠服務，創造價值”的經營理念，不斷致力于電力系統自動化領域的開拓及發展。
公司崇尚以市場為導向，以科技求發展、以服務做保障的宗旨，在通過深入了解客戶需求的基礎上，以不斷進行創新的產品適應國家飛速發展的電力工業；同時在產品的生產過程中，恪守質量是企業生命的觀念，以完善的質量管理體系嚴把產品質量關，公司現有產品經國家權威部門檢驗，各項技術指標均達到標準要求。企業始終貫徹為客戶創造價值的服務方針，并以科學嚴格的管理、嚴謹求實的作風、先進實用的技術來服務電力系統用戶。我們?cè)谑矍啊⑹壑小⑹酆笕齻€(gè)方面向用戶鄭重承諾，保證以快捷、周到的服務來滿足客戶需求。
二、系統設計背景
長期以來，由于受經濟條件限制，我國糧食儲藏環境較差，而且管理落后。
糧庫管理的之一就是要合理布置測溫點，經常檢查溫度變化，以便及時發現糧食的發熱點，減少糧食的損失。然而，糧堆的熱傳遞又是非常緩慢，使人感知極差，需要管理人員經常進入悶熱、嗆人的倉房?jī)?nèi)觀察溫濕度，不斷進行翻倉、通風，這種繁重的體力勞動，不緊對人體有極大的傷害，而且不科學、不及時。所以，糧食蟲蛀、霉變的情況時有發生。
近年來，國家加大了企事業單位信息化進程，糧食系統也不例外，例如，國家糧食儲備局下發的《糧情電子檢測分析控制系統技術規程》、《直屬糧食儲備糧情監控技術質量要求》、《糧食儲藏技術規范》等對糧情檢測信息化進行了規劃，并劃撥一定經費予以支持。
然而，由于人們受傳統觀念的束縛，加上糧庫內部人員多等實際情況，糧情監測現代化的實施進程卻相當緩慢，近幾年才有所興起。
三、本系統優勢
系統采用先進的無線傳感技術，通過433M無線通訊將實時溫度數據上傳至服務器，相較早期總線通訊技術具有故障率低、維護簡單、施工周期短、短信報警等特點。
本系統中傳感電纜與無線終端均采用航空插頭連接，無線終端可以通過非電氣連接掛接在倉頂或放置在糧面，傳感器拆掉以后即可實現倒倉操作，重新安裝僅需將電纜與無線終端連接即可。傳感電纜如需更換，僅需用備品更換掉故障測溫電纜，無需廠家現場服務。
簡易化設計使得系統可維護性較簡單，無需專業知識，用戶僅需采購相應的備品即可實現系統的無故障運轉。
本系統采用無線通訊設計，用戶無需復雜的電纜鋪設，節約線纜成本的同時可以人工成本，而且去掉了無數容易導致故障的電纜接頭。本方案使糧倉更加的簡單，無線纜負擔也使維護變得容易。
四、糧情溫度監測
系統拓?fù)鋱D
功能說明：本系統無線測溫傳感器可以同時采集6根電纜共24點溫度數據，同時傳感器電池采用簡易安裝，用戶可以很方便的更換電池。
通訊方式采用無線中繼模式，現場免布線。
1、無線匯聚終端：ZYOT-D2
在433MHz頻段上實現和多個無線測溫終端采集溫度數據的通訊，并可以向無線測溫終端發送指令，在整個測溫系統中其處于核心地位，由它來調節整個無線通訊的網絡。
通過連接計算機上安裝運行的設置軟件實現對無線測溫終端設置，也可設置為中繼模式（距離較遠時使用）。
技術特性：
l 服務器可管理多達254個倉庫，每個倉庫可管理254個無線測溫傳感器
l 靈活性：可隨時在組內添加、刪除無線測溫傳感器
l 與計算機接口：標準RS232串口、RS485串口
l 外置天線：4dbm的增益
l 電源：利用電源適配器AC220供電
技術參數：
l 頻率范圍：433MHz－434.79MHz （免申請）
l 傳輸距離：≥ 800m （無阻擋）
l 輸出功率：>+20dbm
l 接受靈敏度：-123dbm
l 符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，適于在氣候條件惡劣的地區使用
l 防水級別：不防水，適用于室內
l 顯示方式：LED
l 接口方式：RS232、RJ45以太網接口(可選)
l 報警方式：無源干接點輸出
l 電源：AC220 ±20﹪
l 尺寸：長400mm×寬300mm×高120mm
2、無線測溫傳感器ZYOT-S
適用范圍：一拖六，室內、室外溫度監測。
技術特性：
l 實時性：實時在線監測
l 實時上傳：可按設定時間向上傳送數據
l 低功耗：低功耗高靈敏度采用高能電池。
l 準確性：采用分體式結構，6根24只測溫傳感器插進梁堆，反應敏感，測量精度可達±0.5℃
l 可靠性：高絕緣性和抗電磁場干擾性
l 便捷性：無線傳輸（最大傳輸距離大于800米），節省布線，施工方便，工程量小
l 靈活性：用戶可根據自己的需求，靈活、方便的設置參數，便于安裝維護
l 防護：采用防水設計，使設備免于腐蝕性氣體的侵蝕
主要功能：
l 實時在線監測梁堆內溫度
l 被監測點溫度通過無線傳輸方式傳送到匯集終端
l 可按設定時間向上傳送數據
詳細技術參數：
l 低功耗：低功耗高靈敏度采用高能電池，以5秒~21分鐘為數據的傳輸周期
l 頻率范圍： 433MHz－434.79MHz （免申請）
l 輸出功率：>+20dbm
l 傳輸距離：≥800m （無阻擋）
l 發射電流： 90mA
l 測量循環周期：t*5秒（可以用戶設置）
l 電源：電池（用戶可更換）使用壽命超過5年。
l 整機壽命：8～10年
l 測量溫度：-40℃ ～ +125℃
l 測量精度： ±0.5℃
l 大氣壓力：80kPa~110kPa
l 耐地震能力：地震烈度7級
l 符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，適于在氣候條件惡劣的地區及戶外使用
l 多層屏蔽技術，抗干擾能力強，軟件輔助糾錯，數據采集準確，傳輸可靠。
l 防水級別：IP66
l 尺寸：160x174x75 mm
l 測溫電纜長度≤15m
l 重量： ＜300g
l 測溫電纜可任意匹配，快速插頭連接。

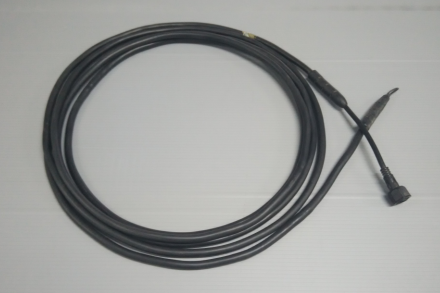

測溫電纜
3、無線溫濕度傳感器ZTOT-RH
適用范圍：室內、室外環境溫濕度監測。
技術特性：
l 實時采集環境溫濕度，并通過無線傳輸將數據上傳至服務器。
l 傳感器設計采用國際領先低功耗設計電路并結合采用高能鋰電池使傳感器壽命達到8年以上。
l 可靠性高，產品采用全防護設計，防水等級達到IP54（環境濕度測量無法達到IP66）。
詳細技術參數：
l 低功耗設計：產品采用低功耗設計，壽命可以達到8年以上。
l 頻率范圍： 433MHz－434.79MHz （免申請）
l 輸出功率：>+20dbm
l 傳輸距離：≥800m （無阻擋）
l 發射電流： 90mA
l 溫度測量精度：±1℃
l 濕度測量精度：±3%RH
l 符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，適于在氣候條件惡劣的地區及戶外使用
l 多層屏蔽技術，抗干擾能力強，軟件輔助糾錯，數據采集準確，傳輸可靠。
l 防水級別：IP54
4、無線風機控制器ZYOC-II
適用范圍：室內、室外風機控制。
技術特點：
l 免布線：采用無線數據傳輸，AC220V供電，可以實現風機控制箱的遠程遙控。
l 可靠性高：采用國際先進抗干擾技術，系統無誤動、拒動。
l 兩路風機控制：裝置可以同時控制2路風機，并可實現本地強制啟動風機。

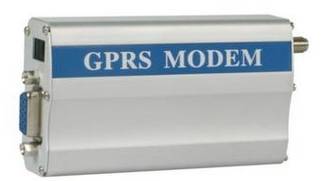

5、短信報警控制器ZYAL-GSM
適用范圍：室內，短信報警。
技術參數：
l 雙頻 GSM 調制解調器（ EGSM900/1800MHz 或EGSM900/1900MHz）
l 輸出功率：Class4(2W@900MHz)
Class1(1W@1800/1900MHz)
l 溫度范圍：-20℃~55℃
l 供電： 5V ～ 32V
l 功耗：5mA 待機狀態， 140mA 在 GSM900MHz@12V 通話狀態
五、軟件設計
軟件的設計秉著簡單易用的理念，使用戶在最短時間內熟悉并使用本系統。軟件采用開放接口設計，可以任意擴展功能模塊，實現全面的監測（自動通風、人員探測、短信報警、視頻監測等等）。
軟件功能中包含用戶管理、傳感電纜分布、傳感器溫度曲線、報表統計、報警設置及管理、歷史數據記錄、分析、管理、無線傳感器配置等功能。

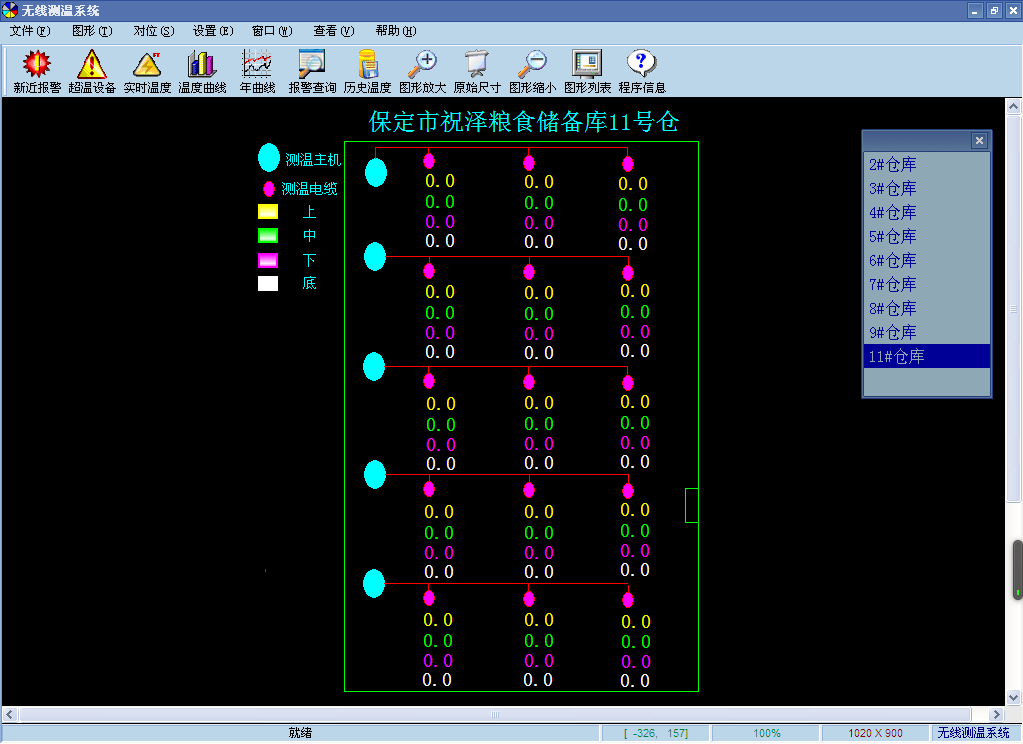

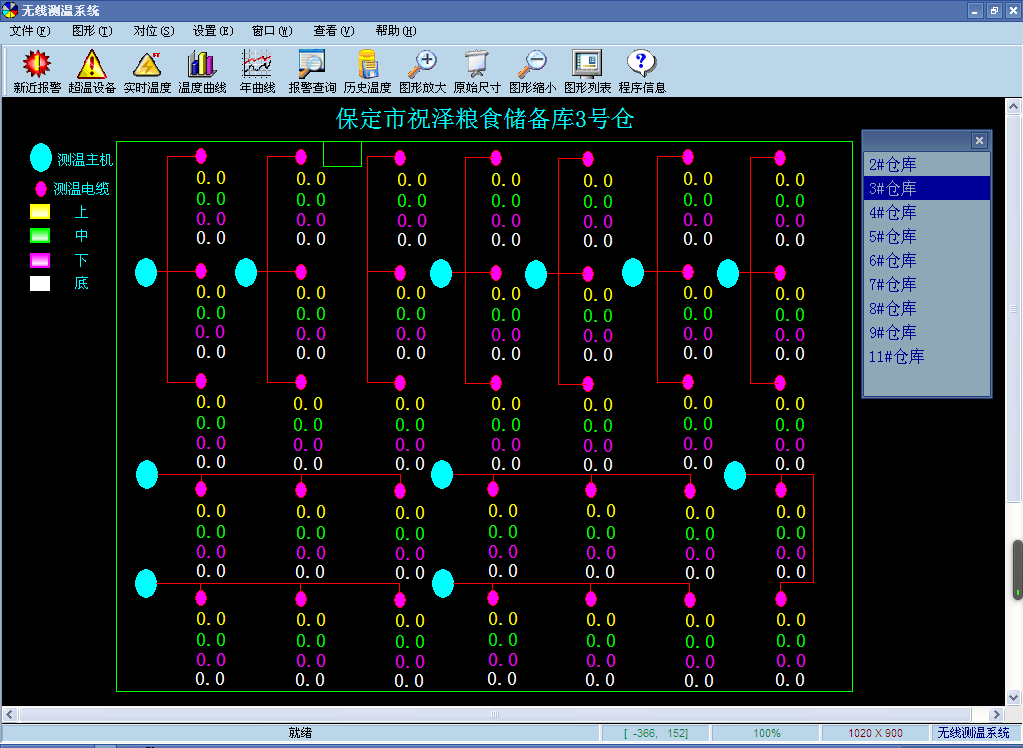

系統運行界面

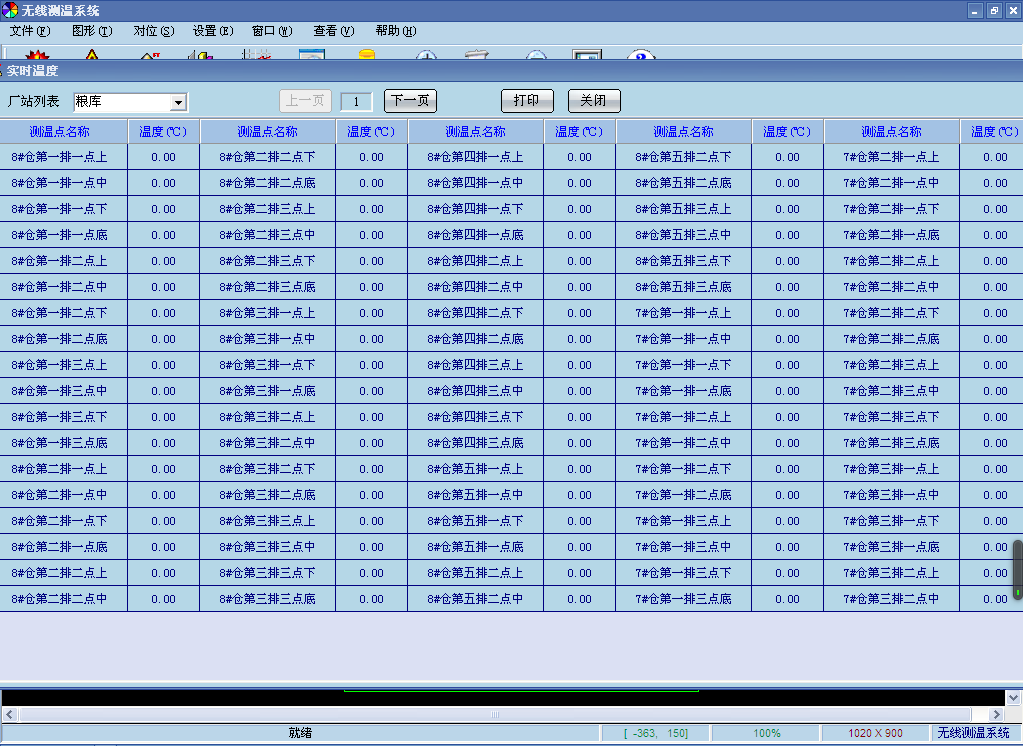

系統運行界面
歷史數據查詢
