系統同時監測所有電器設備的運行狀態，在風機出現運行異常時及時停止運行并發出警告，提示工作人員處理，方式設備損壞。

系統功能

1、通過敷設在電纜隧道內的溫濕度傳感器實現對隧道內環境的監測。

2、通過隧道內煙感探頭實現隧道內火災情況的監測。

3、通過風扇對隧道內進行換氣，從而實現溫度及濕度的雙降。

4、用戶界面友好，報警信息輸出包括聲、光、圖形界面、繼電器輸出、通信輸出等方式；

5、能顯示每個區域溫度情況、實時曲線、歷史曲線。可方便查詢?nèi)我粫r段歷史數據；

6、報警數據可在軟件中設置，除設置若干個溫度值超限報警外，還具有溫度變化率超限報警；

7、系統有自檢功能，可實時監測自身運行情況并輸出故障報警聲光信號；

8、系統采用模塊化設計，可以在運行以后任意增減功能模塊，保證組網的靈活性；

1、用隧道內環境溫濕度傳感器進行溫濕度監測；

2、根據溫濕度設定閥值啟動隧道換氣系統，直至監測參數低于閥值為止。

3、系統監測每一路風機運行狀態，根據運行參數判斷風機是否帶病運行，及時提示維護人員進行維護。

4、監測軟件正常顯示畫面為現場模擬分布圖，出現故障時顯示故障區域?qū)崟r溫度、曲線等；

5、能顯示每個區域的溫度情況、實時曲線、歷史曲線，可方便查詢?nèi)我粫r段歷史數據；

6、系統可記錄三年內各測溫區域歷史數據；

7、系統具有良好的數據傳輸性能、抗電磁干擾性，能夠在高壓、潮濕及粉塵較多的環境下穩定可靠運行；

8、發生報警時除了微機屏幕顯示外還能發出聲音報警；

9、系統可靠運行時間10年以上；

10、    系統可與廠內MIS網，DCS等連接，在網內任一計算機可通過權限實現聯網查詢。

隧道溫控系統解決方案

本系統根據現場實際情況，結合目前在業界先進測溫技術，以其結構先進、布線成本低、抗干擾能力強、運行可靠、擴充靈活方便的優越性能，在投資費用合理的前提下，實現隧道溫濕度監測的功能。實時監測隧道內的溫濕度，對監測參數的異變及時進行預報，及時發現隱患，及時進行防范，防止發生重大事故或火災，以確保工廠生產。

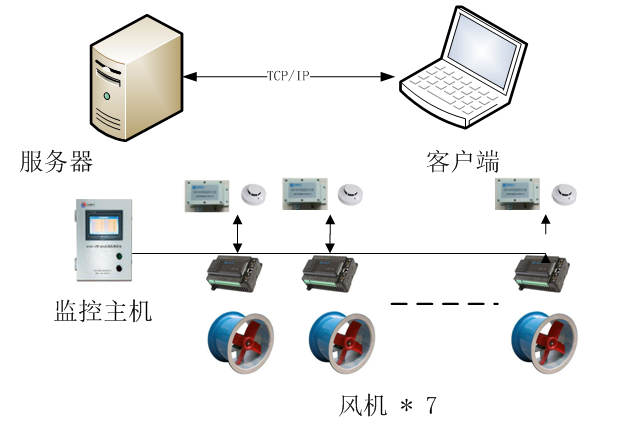

系統拓?fù)鋱D


現場工況

       本項目為高壓電纜隧道環境監控系統，現場具備通訊網絡及供電網絡。

溫濕度傳感器敷設方法

    隧道內溫濕度傳感器采用懸掛式安裝，可以通過膨脹螺栓或者尼龍扎帶固定在墻面或電纜橋架上。風機需固定在電纜隧道側壁，建議隧道內每100m安裝一臺軸流風機并實現自動監控。
