一、前言
隨著我國經濟的快速發展，一方面：?jiǎn)挝粫r(shí)間內我們的生產工具所生產的產值越來越高，生產效率越來越高；另一方面：?jiǎn)挝粫r(shí)間內因生產工具的故障而帶來的損失也越來越大；所以我們?cè)谔岣邌挝簧a(chǎn)力的同時首先應消除因生產工具的故障而帶來的損失。對于工廠來說，停電一個小時的損失相當于正常生產好幾個小時的生產產值！ 所以保證電力的生產就相當于提高了生產力。
二、系統簡介
本系統采用了先進的溫濕度監測技術，實現對隧道內環境溫濕度的監測，通過通風系統實現對隧道降溫除濕。
系統同時監測所有電器設備的運行狀態，在風機出現運行異常時及時停止運行并發出警告，提示工作人員處理，方式設備損壞。
三、系統功能
1、通過敷設在電纜隧道內的溫濕度傳感器實現對隧道內環境的監測。
2、通過隧道內煙感探頭實現隧道內火災情況的監測。
3、通過風扇對隧道內進行換氣，從而實現溫度及濕度的雙降。
4、用戶界面友好，報警信息輸出包括聲、光、圖形界面、繼電器輸出、通信輸出等方式；
5、能顯示每個區域溫度情況、實時曲線、歷史曲線。可方便查詢?nèi)我粫r(shí)段歷史數據；
6、報警數據可在軟件中設置，除設置若干個溫度值超限報警外，還具有溫度變化率超限報警；
7、系統有自檢功能，可實時監測自身運行情況并輸出故障報警聲光信號；
8、系統采用模塊化設計，可以在運行以后任意增減功能模塊，保證組網的靈活性；
四、運行目標
1、用隧道內環境溫濕度傳感器進行溫濕度監測；
2、根據溫濕度設定閥值啟動隧道換氣系統，直至監測參數低于閥值為止。
3、系統監測每一路風機運行狀態，根據運行參數判斷風機是否帶病運行，及時提示維護人員進行維護。
4、監測軟件正常顯示畫面為現場模擬分布圖，出現故障時顯示故障區域?qū)崟r(shí)溫度、曲線等；
5、能顯示每個區域的溫度情況、實時曲線、歷史曲線，可方便查詢?nèi)我粫r(shí)段歷史數據；
6、系統可記錄三年內各測溫區域歷史數據；
7、系統具有良好的數據傳輸性能、抗電磁干擾性，能夠在高壓、潮濕及粉塵較多的環境下穩定可靠運行；
8、發生報警時除了微機屏幕顯示外還能發出聲音報警；
9、系統可靠運行時間10年以上；
10、 系統可與廠內MIS網，DCS等連接，在網內任一計算機可通過權限實現聯網查詢。
五、隧道溫控系統解決方案
本系統根據現場實際情況，結合目前在業界先進測溫技術，以其結構先進、布線成本低、抗干擾能力強、運行可靠、擴充靈活方便的優越性能，在投資費用合理的前提下，實現隧道溫濕度監測的功能。實時監測隧道內的溫濕度，對監測參數的異變及時進行預報，及時發現隱患，及時進行防范，防止發生重大事故或火災，以確保工廠生產。

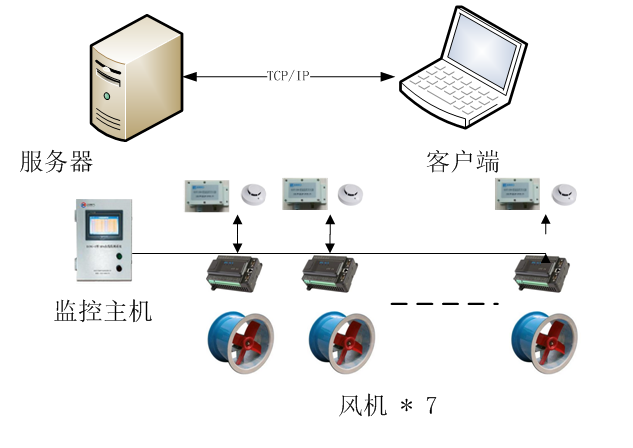

系統拓?fù)鋱D
5.1 現場工況
本項目為工廠電纜隧道環境監控系統，現場具備通訊網絡及供電網絡。
5.2 溫濕度傳感器敷設方法
隧道內溫濕度傳感器采用懸掛式安裝，可以通過膨脹螺栓或者尼龍?jiān)鷰Ч潭ㄔ趬γ婊螂娎|橋架上。風機需固定在電纜隧道側壁，建議隧道內每100m安裝一臺軸流風機并實現自動監控。
5.3 系統配置清單
|
序號 |
名稱 |
型號 |
單價（元） |
單位 |
數量 |
合計（元） |
|
1 |
監控主機 |
ZYSD-2020 |
|
|
|
|
|
2 |
環境溫濕度傳感器 |
ZYOH-S1 |
|
|
|
|
|
3 |
煙感模塊 |
JTW-GD |
|
|
|
|
|
4 |
風機監控模塊 |
ZYOL-F |
|
|
|
|
|
5 |
風機 |
0.2kW軸流風機 |
|
|
|
|
|
6 |
電纜 |
2*4.0動力電纜 |
|
|
|
|
|
7 |
電纜 |
4*1.0信號電纜 |
|
|
|
|
|
8 |
施工 |
|
|
|
|
|
